Топочные экраны котлов

Производство под заказ

Экраны котлов

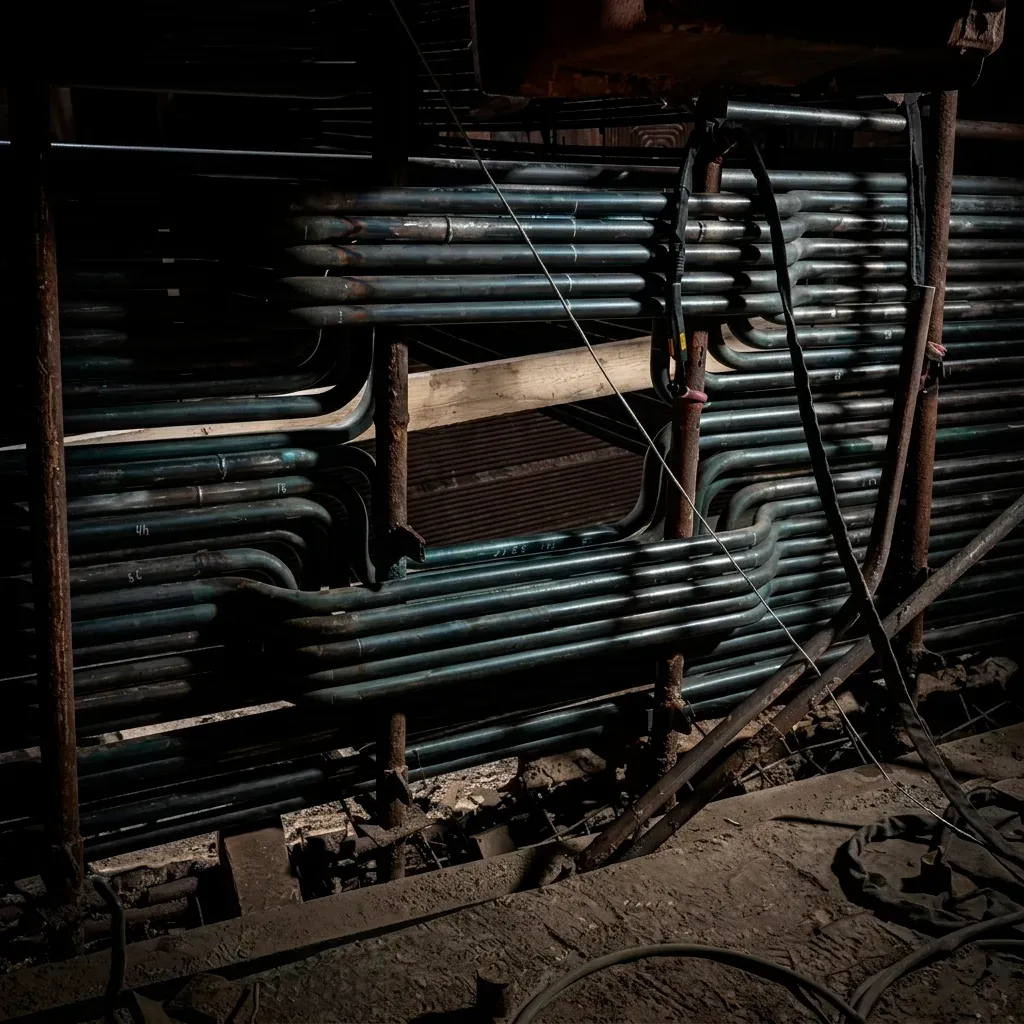

Готовые экраны котла в цеху

Производим

НРЧСРЧВРЧ

Металлы

СтальСталь ХМ

Контроль

ВИКУЗК

С изделием уезжает

Паспорт на изделие
Заключения ВИК и УЗК
Сварка аттестованными НАКС

Изготавливаем все секции топочной поверхности котла: НРЧ, СРЧ, ВРЧ. Сборка строго по чертежу. Контроль ВИК и УЗК. Работаем со сталью ХМ и конструкционной сталью.

Что такое НРЧ, СРЧ и ВРЧ

НРЧ, СРЧ и ВРЧ — нижняя, средняя и верхняя радиационные части прямоточного котла. Так называют топочные экраны: стены из труб, которые принимают тепло факела излучением. По высоте топки экраны делятся на эти три зоны.

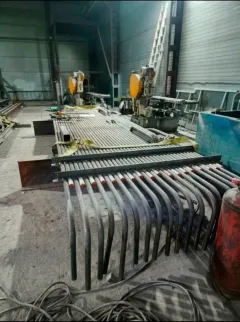

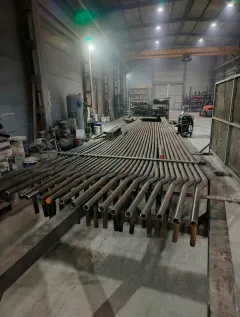

НРЧ стоит внизу, в зоне горелок, где тепловой поток самый высокий. Здесь вода в трубах нагревается до кипения, и большая её часть испаряется.

СРЧ и ВРЧ стоят выше. В классической схеме прямоточного котла это первая и вторая ступени радиационного пароперегревателя: по трубам идёт уже пар, и он нагревается дальше.

Экраны собирают панелями. Трубы сваривают между собой через проставки или берут плавниковые трубы и сваривают по плавникам — получается газоплотная стена топки.

Пределы производства

Всё оборудование

Раскрой

Станок плазменной резки с ЧПУ

Толщина листа: до 50 мм

Станок лазерной резки с ЧПУ

Толщина листа: до 20 мм
Диаметр трубы: до 150 мм
Точность позиционирования: 0,05 мм

Ленточнопильные станки

Труба круглая и профильная: до 110 мм

Гибка

Листогибочные прессы с ЧПУ

Длина гиба: до 3 000 мм
Толщина листа: от 0,5 мм

Трубогибочные станки

Диаметр круглой трубы: до 110 мм

Примененные технологии

Резка

Комплексный раскрой: лазерная и плазменная резка ЧПУ, рубка на гильотине и ленточнопильная резка сортового проката.

Гибка

Холодная гибка металла без термических деформаций. Изготовление гнутых профилей, корпусов, отводов и арок на прессах с ЧПУ и трубогибах.

Сварка

Промышленная сварка: ручная дуговая (MMA), полуавтоматы (MIG/MAG), аргон (TIG) и лазерная сварка. Собственная печь для термообработки швов. Аттестация НАКС.
